首页
/
产品中心
/
接触角测量仪
/
SDC-580

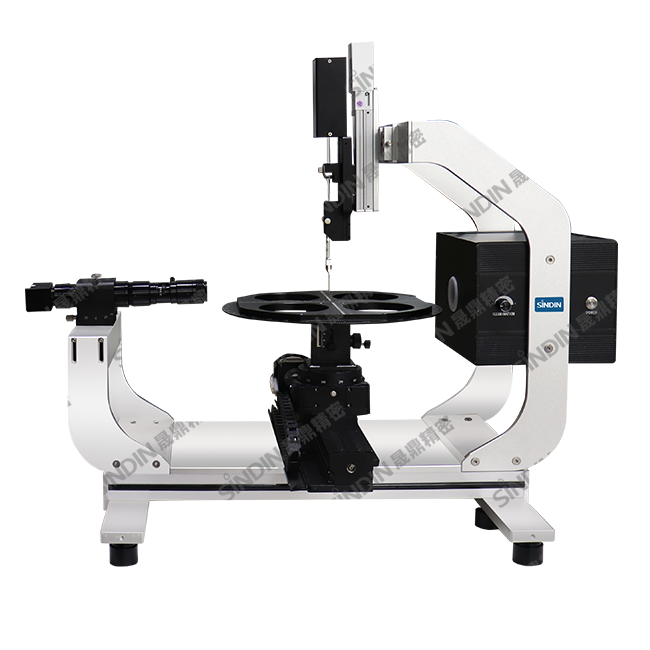

SDC-580全自动晶圆型接触角测量仪
产品对比
下载
产品手册.pdf
下载
产品特点
样品台独特设计，专为晶圆设计；
可满足6-12寸晶圆样品进行测试；
矩阵型多点测试，测试精确方便；
一次性测50个点位，可在原图直接显示数据并保存；
产品概述
规格参数
硬件选配
SDC-580
接触角测量仪
专为晶圆wafe客户量身打造的一套
全自动晶圆接触角测量分析设备
，矩阵型多点测量，精确方便，可同时满足6-12寸晶圆样品的多点位测试，可一次性测量50多个点位，并可一键式导出数据谱图，广泛应用于晶圆材料润湿性能研究。
行业应用
测量液体在晶圆材料表面的铺展、渗透、吸收等润湿行为，测量静、动态接触角、测量分析固体的表面自由能、液体的界面和表面张力、全自动注射系统、前进后退角、滚动滑落角等全面功能。
测量方法
座滴法
增液法
缩液法
倾斜角度法
悬滴法
纤维裹附法
气泡捕获法
批量拟合法
插板法
测量功能
静、动态接触角测量
表面能分析
表界面张力
前进后退角
滚动滑落角
动态视频测量
掳泡法
顶视测量
全自动测量
拟合方法
1
微分圆法
2
微分椭圆法
3
圆点/三点法
4
椭圆法
5
宽高法
6
凹曲面法
7
凸曲面法
8
杨-拉普拉斯法
9
五点法
设备视频
产品优势
独特设计 矩阵型测试
晶圆专用接触角检测设备，可满足6-12寸晶圆样品的矩阵型多点测试，测试精准方便。
晶圆专用接触角检测设备，可满足6-12寸晶圆样品的矩阵型多点测试，测试精准方便。
01
50个多点位测试
对比现有其他品牌的测量仪最多12个点位测试，晟鼎晶圆款可一次性测50个点位，可在原图直接显示数据并保存。
对比现有其他品牌的测量仪最多12个点位测试，晟鼎晶圆款可一次性测50个点位，可在原图直接显示数据并保存。
02
自动循环系统
自动取样→自动接液→软件自动完成测量→自动换下一个点位（可多次循环）。
自动取样→自动接液→软件自动完成测量→自动换下一个点位（可多次循环）。
03
自动批量功能
自动样品批量测量方案设置功能（支持指定样品的测试方案设定及调取自动测试方案）。
自动样品批量测量方案设置功能（支持指定样品的测试方案设定及调取自动测试方案）。
04
样品方案存储
样品方案设定、可根据实际样品尺寸规格在软件中设置测量方案，后续如有同款产品可直接调取已存储方案直接开展测试。可保存针对不同样品的测试方案，下次测量对应样品时可直接选择相应方案。
样品方案设定、可根据实际样品尺寸规格在软件中设置测量方案，后续如有同款产品可直接调取已存储方案直接开展测试。可保存针对不同样品的测试方案，下次测量对应样品时可直接选择相应方案。
05
应用案例
泡沫接触角测量
玻璃镀膜前后接触角测量
动力电池贴合前后接触角测量
手机膜摩擦前后接触角测量
医用外科口罩接触角测量
产品推荐
SDC-500全自动接触角测量仪
一键式全自动批量检测，X,Y,Z三轴自动定位
SDC-350整体倾斜型接触角测量仪
适用于研究液体在固体表面润湿性、滞留性、粘结性，整体倾斜角度可高达180°
SDC-200S科研型接触角测量仪
功能齐全、性价比非常高的科研系列接触角测量仪
设备整体参数
型号
SDC-580
类型
全自动晶圆型
尺寸（L*W*H）
1100*600*670mm
重量
55kg
底座
航空铝材
样品平台系统
实验平台
320mm*320mm
平台移动
自动
平台移动范围
160mm*20mm
平台倾斜
手动倾斜平台（选配）
电动倾斜平台（选配）
采集系统
相机
U
3
.0
镜头类型
高保真显微镜头
镜头放大倍数
6.4倍
变焦
±5mm
最大拍摄速度
2500帧/s 更多型号可选
镜头前后调节
30mm
镜头倾斜调节
±10°
注射系统
滴样
自动吸液注液
接液
全自动接液
滴液精度
0.01 μL 可升级皮升系统
注液移动方式
手动（可升级自动 )
注液移动行程
60mm*60mm
注射控制
软件数字化
光源系统
光源
聚焦LED
波长
450-480nm
测试功能
接触角分析（整套）
●
表面自由能分析
Zisman、OWRK、WU、WU 2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸湿功、铺展系数
表界面张力
●
前进后退角
●
滚动滑落角
●
动态视频测量
●
注液百分比
●
倾斜形态
--
掳泡法
●
顶视测量
●
3D形态
可选
温控平台
可选
视频拍摄
●
在线测量
●
分析方式
三相自动
数据导出
●
编程测试
●
形态谱图
●
模糊形貌测量
●
批处理座滴法
●
软件
Contact angle V3/V5
配件类型
注液系统
采集系统
样品台系统
校准片
纸片夹具
疏水液
离子除静电风嘴
离子除静电风机
离子除静电风嘴
纸片夹具
3°/ 5° /8°圆环法接触角测试校准片
磁芯座样品台
0.51mm塑料针头
0.3mm塑料针头
0.24mm塑料针头
0.2mm进口塑料针头
精密压电喷射阀
蠕动泵系统
疏水液
210帧高速工业相机
860帧高速工业相机
25mm不锈钢针头
0.9mm塑料针头
1.6mm塑料针头
0.51mm塑料针头（长度：25mm）
0.51mm塑料针头（长度：82mm）
100ul石英玻璃精密注射器
250ul石英玻璃精密注射器
500ul石英玻璃精密注射器
手动倾斜平台
100×100mm手动样品台
温控平台
真空吸附平台
离子除静电风机
60° /90°/120°椭圆法接触角测试校准片
115°椭圆法接触角测试校准片
