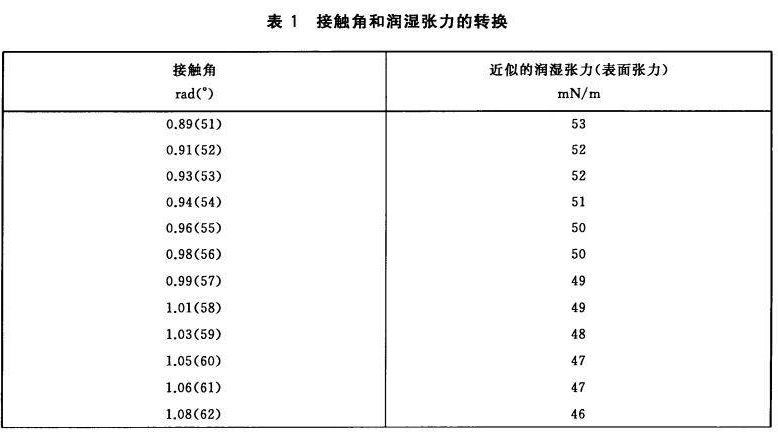

接触角是表征材料表面润湿性能的主要手段，薄膜接触角测量通过接触角的值和润湿张力进行转换测量。

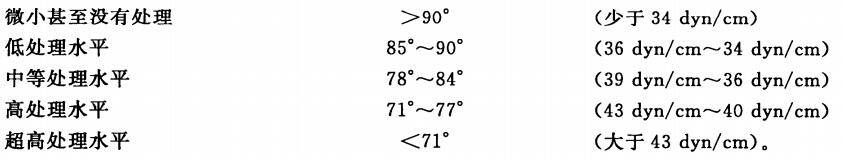

以下的接触角值范围能作为定义聚烯烃类与其它较低初始表面能的聚合物薄膜表面处理水平的参考。
当从一处移动到另一处时，材料表面能会发生变化，电晕机处理薄膜不均匀也可增加结果的分散性，因此宜用平均润湿张力和试样表面的分散性来描述试样的表面能。
在空气中的聚合物薄膜与水滴接触的润湿张力是空气→薄膜→水滴界面的表面能函数，如果测试液体中或薄膜表面含有的任何衡量表面活性剂等杂质都会影响测试结果。因此，不接触或探试薄膜的待测表面，需谨慎清洁所有测试仪器和小心保存测试用水，以防污染。玻璃仪器特别容易被含低表面张力的清洁剂污染，除非采取硫酸铬的酸溶液清洁并用蒸馏水清洗等特殊措施，否则难以除去污染物。当爽滑剂，抗静电剂，抗阻塞剂或其它添加剂随时间逐渐析出到薄膜表面上时，将会影响表面的性质。薄膜上若有微小隆起将会增大测试结果的分散性。
聚合物在加工时，会产生静电荷，电晕处理通常会使此类问题更加严重，通常需要进行表面测试的薄膜试样可能会携带了电晕处理过程中产生的静电，或在样品台表面滑动时发生摩擦时而产生静电。静电可导致接触角测量产生误差，因为带电试样产生的静电层比无静电时有更强的拉水滴到试样的表面的能力。
为了避免测试误差，在测试前和测试中，宜在样品台旁边放置静电消除装置，使薄膜试样保持无静电聚集状态，静电消除装置产生正负性的离子，吸引薄膜表面的相反极性的离子，从而发生中和。
