接触角测量仪
/
SDC-30
SDC-30便携式接触角测量仪
产品对比
下载
产品手册.pdf
下载
产品特点
高精度直进式滴液模块;
专利设计产品,小巧机身设计,随时随地想测就测;
轻触式设计结构,数据更稳定精准;
不受样品的形貌限制,单手操作,一键测量;
产品概述
规格参数
硬件选配

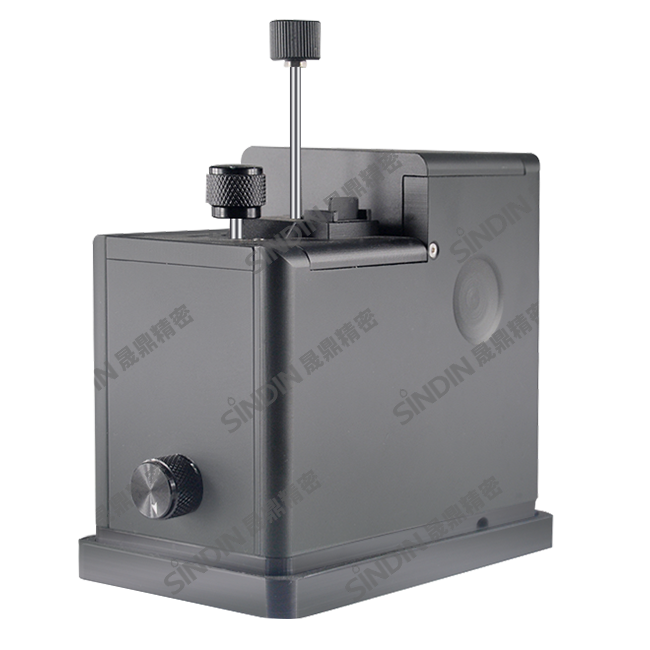

SDC-30P
便携式接触角测量仪
用于测量大尺寸、大体积、不可切割、不易搬动等体积过大的产品,专为大样品接触角测量而设计。轻巧便于携带,测量样品大小不受限制,可满足玻璃,汽车制造等行业的测量需求。
行业应用
测量液体在样品材料表面的铺展、渗透、吸收等润湿行为,座滴法测量静态接触角、测量分析固体的表面自由能、液体的界面和表面张力。
测量方法
座滴法
增液法
缩液法
倾斜角度法
悬滴法
测量功能
静态接触角测量
表面能分析
表界面张力
拟合方法
1
微分圆法
2
微分椭圆法
3
圆点/三点法
4
椭圆法
5
宽高法
6
凹曲面法
7
凸曲面法
8
杨-拉普拉斯法
9
五点法
设备视频
产品优势
随时随地 想测就测
适用于室外及大尺寸样品上的任意位置进行表面性能测试的专用设备,该设备体积小、方便携带、性价比高、测量精度高、低角度精确测试、测量的样品尺寸不受限制,户外常规样品表面润湿性能测试的首选。
适用于室外及大尺寸样品上的任意位置进行表面性能测试的专用设备,该设备体积小、方便携带、性价比高、测量精度高、低角度精确测试、测量的样品尺寸不受限制,户外常规样品表面润湿性能测试的首选。
01
单手操作 一键测量
一键自动测量样品,快速获得数据,并可导出全面的数据结果报告。无须每次开机校正,无须人为分析调整。单手便可进行全部测量操作。
一键自动测量样品,快速获得数据,并可导出全面的数据结果报告。无须每次开机校正,无须人为分析调整。单手便可进行全部测量操作。
02
全面 完整 精准
独特设计的调整架和精密加样系统,使整机平稳性更高、操作更方便、测值更准确,拥有全球最先进接触角分析方法,满足所有种类液滴成像的精确拟合,其中包括晟鼎独有的微分椭圆与微分圆特殊液体成像高精准拟合方法。
独特设计的调整架和精密加样系统,使整机平稳性更高、操作更方便、测值更准确,拥有全球最先进接触角分析方法,满足所有种类液滴成像的精确拟合,其中包括晟鼎独有的微分椭圆与微分圆特殊液体成像高精准拟合方法。
03
创新双注液系统
独特创新一键测量表面能双注液系统由软件定量定速控制,可精准稳定地同时滴出两种滴液,确保样品测量精度高。
独特创新一键测量表面能双注液系统由软件定量定速控制,可精准稳定地同时滴出两种滴液,确保样品测量精度高。
04
应用案例
泡沫接触角测量
玻璃镀膜前后接触角测量
动力电池贴合前后接触角测量
手机膜摩擦前后接触角测量
医用外科口罩接触角测量
产品推荐
SDC-1000大平台型接触角测量仪
样品台可360°旋转,轻松测试样品的各个位置,可测量最大样品尺寸为21寸。
SDC-500全自动接触角测量仪
一键式全自动批量检测,X,Y,Z三轴自动定位
SDC-350整体倾斜型接触角测量仪
适用于研究液体在固体表面润湿性、滞留性、粘结性,整体倾斜角度可高达180°
SDC-200S科研型接触角测量仪
功能齐全、性价比非常高的科研系列接触角测量仪
SDC-100标准型接触角测量仪
可测量样品表面疏水性、润湿性能、表面张力等测试功能
SDC-80标准型接触角测量仪
小巧敏捷,紧凑简单结构易操作,可满足最基本的静态接触角测量需求
设备整体参数
型号
SDC-30P
类型
便携式
尺寸(L*W*H)
135*72*120mm
重量
1.16kg
接触方式
接触式测量
样品平台系统
可测量样品尺寸(L*W)
不限尺寸
平台移动范围
无限制
采集系统
相机
U
3
.0
镜头类型
微型高清工业级显微镜
采集系统调节
5mm微调,视角角度可调(平视、俯视、仰视等多视角观察)
变焦
±5mm
最大拍摄速度
25帧/s 更多型号可选
注射系统
滴样
手动进液
滴液精度
0.2 μL
注射单元移动
上下20mm;左右15mm
光源系统
光源
密集专用的LED可调节白色基调工业级冷光源
寿命
2.5万小时以上
测试功能
接触角分析(整套)
●
表面自由能分析
Zisman、OWRK、WU、WU 2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸湿功、铺展系数
表界面张力
●
前进后退角
--
滚动滑落角
--
动态视频测量
●
注液百分比
--
倾斜形态
--
掳泡法
--
顶视测量
●
3D形态
可选
温控平台
--
视频拍摄
●
在线测量
●
分析方式
三相自动
数据导出
●
编程测试
--
形态谱图
--
模糊形貌测量
●
批处理座滴法
●
软件
Contact angle V3
配件类型
注液系统
采集系统
样品台系统
校准片
纸片夹具
疏水液
离子除静电风嘴
离子除静电风机
离子除静电风嘴
10mm不锈钢针头
离子除静电风机
