视频光学接触角测量仪原理:
通过光学投影成像原理,对气、液、固三相界面轮廓进行保真采集精密分析。

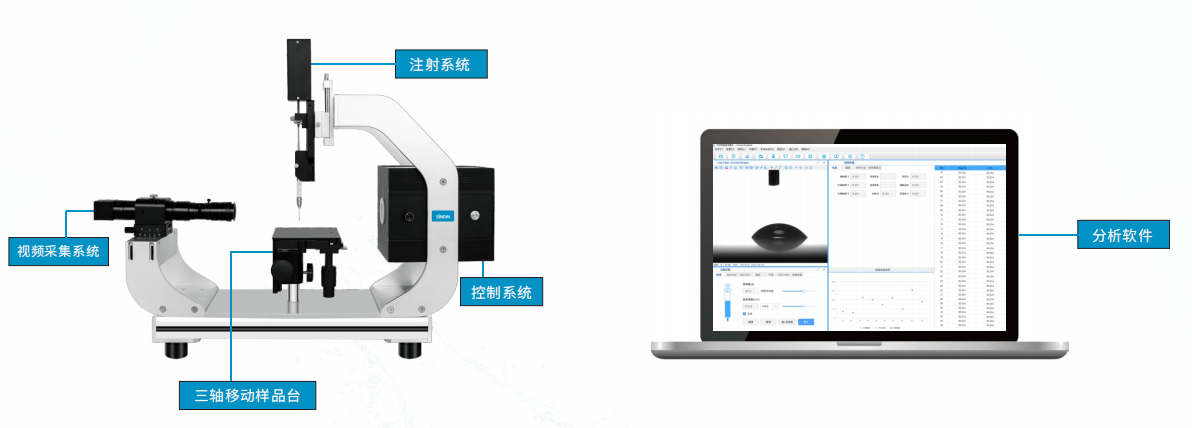

视频光学接触角测量仪架构:
视频采集系统:
我们采用高保真远心0.7-4.5倍连续变倍变焦镜头,无畸形、无失真,进口CDD工业相机+sony芯片,兼容性高且不丢失数据。
光源:
我们采用LED冷光源系统,亮度均匀且成像清晰,还可避免额外热度造成的小液滴挥发。
注射系统:
我们的注射单元分为自动与手动滴液,自动滴液精度我们能控制在±00028微升,手动在0.1微升;有直接通过注射器注液的、也有管道注液的,如无特殊要求我们不建议使用管道注液(原因是不好清洁,容易损坏);另外,我们的注液系统可以精确到皮升,主要用于测量纤维、COF超窄边等小产品接触角,最小可以在小于0.4mm的产品上进行接触角测量。
样品台:
样品台我们同样分为手动和自动两种,设计和选择比较灵活。
分析软件系统:
晟鼎精密的接触角测量仪软件由顶尖软件专家团队自主研发设计的,是一款多功能化分析软件,分区清晰、直观简洁且已操作,迅速上手。
视频光学接触角测量仪测量方法:
①座滴法:用于静态接触角测量
②增液法:用于测量动态前进角
③缩液法:用于测量动态后退角
④倾斜角度法:用于测量滚动滑落角
⑥悬滴法:用于测量表/界面张力
⑦纤维裹附法:用于测量纤维等细小产品接触角
⑧气泡捕获法:用于表/界面张力测量
⑨批量拟合法:用于实时动态拟合
⑩插板法:用于测量片材表面润湿性
看到这里相信大家对晟鼎精密视频光学接触角测量仪工作原理与架构有了大致的了解,您在选购或者使用接触角测量仪时,会更容易根据自身的测量需求来选择产品。
